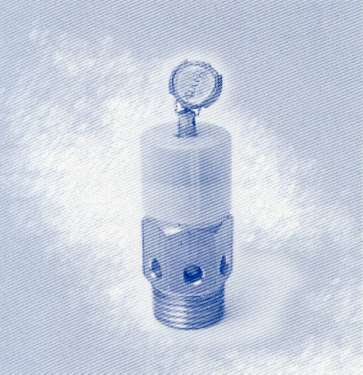

Válvula de seguridad VSN

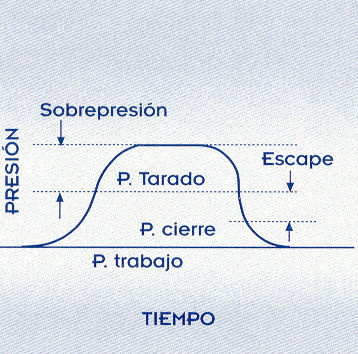

El comportamiento de las válvulas de seguridad viene reflejado en el gráfico adjunto, en el que se definen los siguientes conceptos:

Presión de Tarado: Es la presión a la cual la válvula se dispara, que en ningún caso sera superior a la del timbre.

Sobrepresión: Es el incremento de presión que se produce por encima de la presión de tarado, estando la válvula completamente abierta.

Presión de cierre: Es aquella presión a la cual se cierra la válvula una vez desaparecida la causa que motivó la apertura.

Escape: Es la diferencia entre la presión de tarado y la de cierre.

Reglamentación: En lo que se refiere al montaje de las válvulas de seguridad para aire, se debe tener en cuenta la actual normativa, reflejada en la Instrucción Técnica Complementaria MIE-AP17 del Reglamento de Aparatos a Presión, en la cual se recogen, entre otras, las siguientes consideraciones:

"... Con independencia de los dispositivos, mecánicos o electrónicos, de que se deban disponer los aparatos, para limitar la presión de servicio, al valor de presión de diseño, del elemento que la tenga más baja dentro de una instalación, los aparatos incluidos en esta ITC dispondrán de válvulas de seguridad. El tamaño, capacidad de descarga y cantidad de válvulas de seguridad que corresponde montar en una instalación de aire comprimido o en un recipiente de aire comprimido, pueden venir definidos de dos maneras:

a) Por el fabricante del aparato...

b) Por el autor del proyecto de la instalación... "
